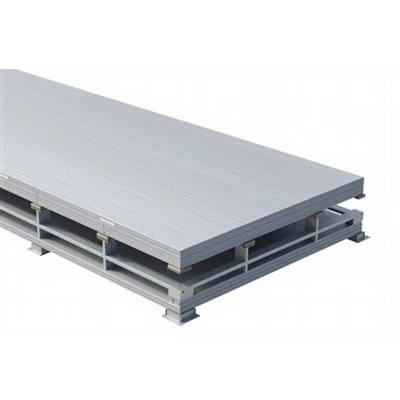

Potresno težka-dvignjena tla
Sistem dvignjenih tal za-seizmične težke obremenitve je zasnovan za-kritična okolja, ki so izpostavljena visokim statičnim/dinamičnim obremenitvam in potresnim tveganjem. Sistem, zgrajen okrog toge varjene jeklene lupine, napolnjene z-lahkim betonom visoke gostote, vključuje težke{4}}opornike in mehansko pritrjene potresne opornice. Zagotavlja dvignjen plenum za pretok zraka in upravljanje kablov, hkrati pa ohranja strukturno celovitost pod stranskimi potresnimi silami. Proizvedeno v skladu s certificiranim sistemom vodenja kakovosti ISO 9001:2015 v našem namenskem obratu, je vsaka serija proizvedena s strogimi dimenzijskimi in strukturnimi tolerancami.
Ključne značilnosti
Visoka{0}}nosilnost:Podpira koncentrirane obremenitve do 2500 lbf (11,1 kN) in končne obremenitve, ki presegajo 6000 lbf brez trajne plastične deformacije.
Skladnost s potresno cono 4: Invključuje težke-sortne-povezave tetiv in diagonalne oporne opornice za odpornost na bočne in torzijske premike med potresnimi dogodki.
Nadzor elektrostatične razelektritve (ESD):Površinska obdelava zagotavlja nadzorovano električno upornost (10⁶ do 10⁹ ohmov) za zaščito občutljive elektronike.
Podstavki za natančno niveliranje:Glave podstavkov iz pocinkanega jekla z zaklepnimi maticami omogočajo mikro-prilagoditve višine (±25 mm) za izravnavo nepravilnosti podlage.
Zamenljive plošče:Povsem dostopne modularne plošče 600 x 600 mm omogočajo hitro rekonfiguracijo in napeljavo kablov pod tlemi.
Struktura sistema
Površinski sloj:Visok{0}}laminat (HPL) ali anti-vinilni premaz
Jedrni sloj:Varjena jeklena plošča, napolnjena z-betonom visoke gostote
Podporni okvir:Težka-jeklena vrvica (pritrjena z-sornikom)
Stičišče:Glava podstavka z izolacijskim tesnilom
Navpična podpora:Pocinkana jeklena podstavna cev in osnovna plošča
Sistem stabilnosti:Potresne oporne opornice (sidro-pritrjeno na podlago)
Tehnične specifikacije
|
Parameter |
Specifikacija |
Testni standard |
|
Dimenzije plošče |
600 x 600 x 35 mm (standardno) |
ISO 9001 |
|
Panelna konstrukcija |
Globoko{0}}vlečeno SPCC jeklo zgoraj/spodaj, cementno polnilo |
GB/T 36340 |
|
Koncentrirana obremenitev |
11,1 kN (2.500 lbf) |
CISCA / EN 12825 |
|
Končna obremenitev |
>27,5 kN |
CISCA / EN 12825 |
|
Teža sistema |
45 - 55 kg/m² (odvisno od končne višine) |
ASTM E480 |
|
Aksialna obremenitev podstavka |
>22 kN kompresijska moč |
ANSI/BIFMA |
|
Površinska odpornost |
10⁶ - 10⁹ Ω |
ANSI/ESD S7.1 |
Seizmična učinkovitost
Preživetje objekta v aktivnih potresnih območjih zahteva toge obremenitvene poti, ki preprečujejo premikanje plošč in prevračanje stojala.
Odpornost na stransko obremenitev:Kompleti diagonalnih opornikov povezujejo podstavke skupaj v strukturnih intervalih in prenašajo stranske strižne obremenitve neposredno na betonsko podlago.
Anti{0}}tesnila proti vibracijam:Prevodne gumijaste izolacijske blazinice na podstavnih glavah absorbirajo-visokofrekvenčne vibracije težkih strežniških omar in preprečujejo obrabo kovine.
Poravnava kode:Preizkušeno v skladu s Telcordia GR-63-CORE (zahteve za cono 4) in Mednarodnim gradbenim predpisom (IBC) potresne kategorije projektiranja od D do F.
Tipične aplikacije
Podatkovni centri Hyperscale:Upravlja težke strežniške omare, visoko{0}}gostoto kablov in-talne HVAC plenume.
Ukazni in nadzorni centri:Zagotavlja stabilna tla,-odporna na vibracije za 24/7 nadzorne postaje na potresnih območjih.
Čisti prostori za polprevodnike:Zagotavlja talno oblogo, ki-brez delcev,-odvaja statično elektriko in je sposobna podpreti težko proizvodno opremo.
Nadzorne sobe napajalnih postaj:Odporen na težke stikalne omare in okolja z visokimi elektromagnetnimi motnjami.
Namestitev in prilagoditev
Priprava podlage:Za preprečevanje nabiranja prahu je potrebna-metla čista betonska podlaga, obdelana s tesnilom za beton.
Način namestitve:Metodologija vijakov-z uporabo lasersko izravnanih-podstavkov, pritrjenih z mehanskimi razteznimi vijaki ali strukturnimi lepili.
Možnosti prilagajanja:
- Višine končnega poda (FFH) od 300 mm do 1.500 mm.
- Perforirane plošče za pretok zraka (odprta površina v razponu od 25 % do 55 %) z nastavljivimi dušilci prostornine.
- Izrezi za kabelske uvodnice, električne omarice in drenažne jarke, strojno obdelani v skladu z risbami.
Standardi in kakovost
Sistem kakovosti proizvodnje:Proizvedeno v skladu z revidiranim sistemom vodenja kakovosti ISO 9001:2015 (certifikat št. na voljo na zahtevo).
Certificiranje materiala:Steel components utilize Q235B structural carbon steel with a hot-dip galvanized or zinc-plated finish (>12 μm) za odpornost proti koroziji.
Testiranje delovanja:Naključno serijsko testiranje, opravljeno -hišno za koncentrirano upogibno obremenitev, adhezijo premaza (navzkrižni{1}}preizkus) in električni upor pred zabojem.
Proizvodnja in podpora projektom
Proizvodni obrat in zmogljivost:Deluje v avtomatiziranem proizvodnem obratu z mesečno proizvodnjo, ki presega 50.000 m², vključuje robote za več-točkovno varjenje in avtomatizirane linije za-nanašanje epoksi prahu.
Inženirska podpora:Tovarna zagotavlja delovne risbe, izračune porazdelitve obremenitev in načrte postavitve seizmičnih sider na podlagi datotek CAD/BIM strank.
Pakiranje in logistika:Lesene palete -razreda zaplinjevanja-brez izvoza, ovitje-za zaščito pred vlago in ščitniki robov, ki so prilagojeni standardnemu prevozu zabojnikov 20ft/40ft.
Pogosto zastavljena vprašanja
V: Za katera potresna območja je certificiran ta sistem dvignjenih tal?
O: Sistem je zasnovan in preizkušen tako, da izpolnjuje standarde Telcordia GR-63-CORE Zone 4 in IBC Seismic Design Categories D, E in F, če je nameščen s tovarniško dobavljenimi kompleti diagonalnih seizmičnih opornikov.
V: Kako preprečite premikanje plošče pod močno vibrirajočo opremo?
O: Plošče so pritrjene s sistemi vijačnih-niznih vrvic, kjer se jeklene plošče zaklenejo v natančno-narezane glave trakov z vogalnimi vijaki, s čimer se odpravi stransko premikanje, ki ga povzročajo dinamične vibracije opreme.
V: Kakšen je standardni dobavni rok za množična naročila projektov?
O: Standardne proizvodne serije trajajo od 20 do 30 dni za količine pod 5000 kvadratnih metrov. Izrezi plošč po meri ali ne-standardne končne višine lahko zahtevajo dodatnih 5 do 7 dni.
V: Ali lahko ta sistem sprejme -talno visoko{1}}distribucijo zraka HVAC?
O: Da. Popolnoma zatesnjena rešetka in zatesnjene podstavne glave ohranjajo nepredušno celovitost plenuma, zaradi česar je primeren za visok-statični-tlak pod-razporeditvijo zraka na tleh (UFAD) v podatkovnih centrih.
V: Katera dokumentacija je na voljo za podpis-gradbenega inženiringa?
O: Na zahtevo dobavljamo certificirana poročila-o preskusih tretjih oseb (CISCA, EN 12825), certifikate za proizvodnjo materialov, krivulje-upogiba obremenitev in pakete za-seizmične izračune, specifične za projekt.
V: Kolikšna je najmanjša možna višina končnega talnega poda (FFH) s potresno oporo?
O: Najmanjša priporočena končna višina tal za seizmično utrjeno konfiguracijo za-težke obremenitve je 350 mm, da se omogoči ustrezna razdalja za diagonalne pritrdilne kote.
